Connaissez-vous le edge blending ? C’est la fonction qui consiste à utiliser deux vidéoprojecteurs pour afficher une seule image très large sans raccord visible. Dans sa gamme Corio2 tvONE propose le C2-2450A dont c’est la fonction principale.
Un processeur vidéo à deux entrées : DVI et VGA
Le C2-2450A dispose de deux entrées et de deux sorties. L’entrée VGA monte jusqu’à 2048×2048 pixels, l’entrée DVI jusqu’à 1920×1200 pixels. N’importe quelle résolution en-dessous de ces limites est acceptée.
Ce petit processeur vidéo Corio2 sait découper et redimensionner les flux vidéo entrants. Ainsi, on obtient un affichage sur mesure en sortie. Mais sa spécificité consiste surtout à associer deux images en entrée et à les coller parfaitement ensemble cote à cote.
Toutes ses fonctions se pilotent depuis les touches et l’écran en façade ou bien à travers ses ports RS232 et Ethernet. Tout ce que l’on fait s’affiche en OSD sur les sorties.
![tvONE C2-2450A : un processeur vidéo dédié au edge blending tvONE C2-2450A : un processeur vidéo dédié au edge blending](https://media.paperblog.fr/i/887/8879168/tvone-c2-2450a-processeur-video-dedie-edge-bl-L-bsRuAA.jpeg)
Comment fonctionne le edge blending ?
Le edge blending signifie littéralement « fondre les bords ». C’est bien le rôle de ce processeur video tvONE. Prenons le logo tvONE en exemple.
![tvONE C2-2450A : un processeur vidéo dédié au edge blending tvONE C2-2450A : un processeur vidéo dédié au edge blending](https://media.paperblog.fr/i/887/8879168/tvone-c2-2450a-processeur-video-dedie-edge-bl-L-dO1tJb.jpeg)

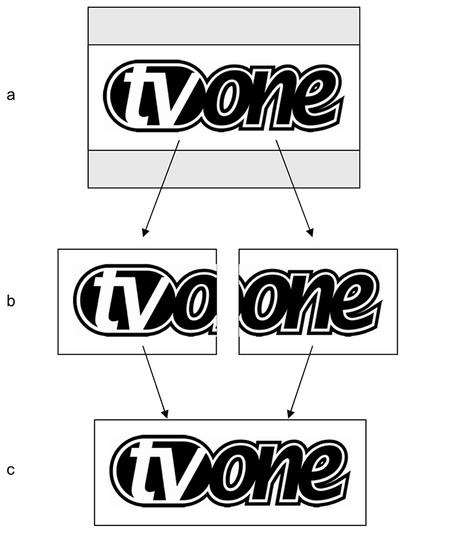

La première image (a) est en 1920×1080 pixels. Le logo tvONE occupe le centre de l’écran mais il n’y a rien au-dessus et en-dessous. L’idée est de découper cette image en deux images distinctes de 1920×1080 pixels chacune (b). Les deux images associées reconstituent le logo en format large (c).
On se retrouve donc avec deux images à faire afficher par deux vidéoprojecteurs. Afin que l’on ne voit qu’une seule image, il faut superposer les deux images. Comme on le voit sur l’exemple précédent, la lettre « o » de tvONE est bien présente sur les deux images, d’où la nécessité de recouvrement.
![tvONE C2-2450A : un processeur vidéo dédié au edge blending tvONE C2-2450A : un processeur vidéo dédié au edge blending](https://media.paperblog.fr/i/887/8879168/tvone-c2-2450a-processeur-video-dedie-edge-bl-L-qRULbw.jpeg)
![tvONE C2-2450A : un processeur vidéo dédié au edge blending tvONE C2-2450A : un processeur vidéo dédié au edge blending](https://media.paperblog.fr/i/887/8879168/tvone-c2-2450a-processeur-video-dedie-edge-bl-L-Pla_os.jpeg)
L’étape la plus compliquée consiste donc à aligner correctement les deux projecteurs. Le processeur C2-2450A dispose d’une grille à afficher à l’écran pour faciliter cette étape : le bord de l’image apparaît en rouge, la zone exacte de recouvrement est délimitée par des traits verts.
![tvONE C2-2450A : un processeur vidéo dédié au edge blending tvONE C2-2450A : un processeur vidéo dédié au edge blending](https://media.paperblog.fr/i/887/8879168/tvone-c2-2450a-processeur-video-dedie-edge-bl-L-k3FyKz.jpeg)
L’objectif est d’aligner les traits verts sur les traits rouges pour obtenir des traits jaunes ! L’alignement est alors parfait et les images peuvent être affichées.
Le processeur vidéo gère la luminosité et la colorimétrie sous forme de dégradés dans la zone de recouvrement. Une fois l’image l’une sur l’autre, le raccord devient alors invisible.
Le processeur idéal pour faire uniquement du edge blending
La gamme Corio2 de tvONE propose différentes solutions de processeurs vidéo très complètes. Elles savent toutes faire du edge blending mais aussi plein d’autres choses. Si vous avez besoin uniquement de la fonction edge blending, alors le tvONE C2-2450A est l’appareil idéal. Il est tout indiqué pour l’événementiel, les salons ou encore les grandes salles de conférence.
