Invisibilité au champ magnétique

Publié le 30 avril 2012 par Olivier Leguay

Une fructueuse collaboration entre l'Institut d'ingénierie électrique [1] de l'Académie slovaque des sciences (SAV) à Bratislava et l'Université autonome de Barcelone (UAB [2]) a permis la fabrication d'un objet de forme cylindrique dont l'enveloppe comme le contenu sont totalement indétectables aux champs magnétiques extérieurs. L'équipe de chercheurs de l'UAB a élaboré le modèle mathématique permettant de concevoir le dispositif puis a fait appel, pour la partie expérimentale du projet, au laboratoire de mesure électromagnétique de l'Institut d'ingénierie électrique de la SAV.
Ce cylindre est construit en utilisant un matériau supraconducteur à haute température [4], sous forme de ruban enroulé à l'intérieur, réfrigéré avec de l'azote liquide et recouvert d'une couche de fer, de nickel et de chrome. Cette couche de supraconducteur empêche le champ magnétique extérieur d'atteindre l'intérieur du cylindre mais déforme ses lignes et rend ainsi le cylindre détectable. Pour éviter cette détection, la couche extérieure de ferromagnétique [5], faite de fer, de nickel et de chrome, provoque l'effet opposé. Elle attire les lignes de champ magnétique et compense la distorsion crée par le supraconducteur, sans pour autant permettre aux lignes de champ d'atteindre l'intérieur. L'effet global est un champ magnétique complètement inexistant à l'intérieur du cylindre et absolument aucune distorsion dans le champ magnétique extérieur.

Invisibilité au champ magnétique

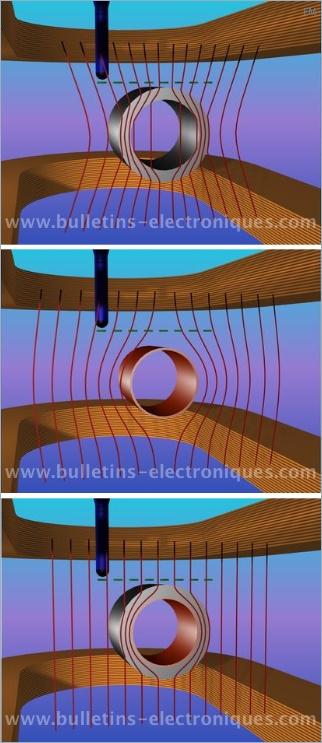

Fig 1. Le ferromagnétique attire les lignes de champ magnétique (à gauche), le supraconducteur repousse les lignes de champ magnétique (au centre) et l'association des deux rend tout objet à l'intérieur du cylindre magnétiquement indétectable
Crédits : Institut d'ingénierie électrique de l'Académie slovaque des sciences


Les dernières recherches sur l'invisibilité avaient été menées en 2006 par des physiciens de l'Imperial College à Londres, sous la direction de M. Pendry, et de l'université britannique Saint Andrews. Ils avaient établi que des matériaux avec des propriétés électromagnétiques configurées de manière adéquate pouvaient guider la lumière autour d'un objet de telle sorte que sa trajectoire d'ensemble ne soit pas perturbée. A une certaine distance, à la fois l'objet et la " cape " seraient invisibles. Cependant, pour que cela fonctionne avec la lumière visible, la permittivité électrique et la perméabilité magnétique du matériau, qui décrivent sa réponse aux champs électriques et magnétiques, auraient besoin de varier significativement tout au long de la " cape ". C'est en 2008 que la " cape " d'invisibilité aux champs magnétiques statiques a vu le jour, toujours à l'Imperial College. Il suffisait alors de faire varier la perméabilité magnétique sans avoir à modifier la permittivité électrique mais cette perméabilité devait être anisotrope, c'est-à-dire prendre des valeurs différentes suivant les directions. Le dispositif mis en place par les équipes espagnoles et slovaques est plus simple, la perméabilité est ici isotrope.
Les résultats de ce projet de recherche ouvrent la voie à de possibles applications médicales. En effet, le dispositif est simple à mettre en oeuvre, ne nécessite que des matériaux prêts à l'usage et coûterait aux environs de mille euros. Dans le futur, il pourrait servir par exemple à la protection des stimulateurs cardiaques contre les champs magnétiques puissants pour les patients ayant à subir une IRM (Imagerie par résonance magnétique). D'après M. Gömöry, directeur de l'équipe slovaque, ces résultats amélioreront également la compréhension de l'influence des champs électromagnétiques sur notre vie. Ainsi, si l'on décide un jour de se débarrasser du nuage électromagnétique qui nous entoure, cette " cape " pourrait agir comme un bouclier.

Source: http://www.bulletins-electroniques.com/actualites/69822.htm
