Derrière le nom Deepcool se cache un fabricant chinois de composants PC. Deepcool a été fondée en 1996 à Pékin, en Chine. Au portefeuille de produits du fabricant appartiennent entre autres des boîtiers ainsi que des refroidisseurs de CPU et des systèmes de refroidissement par eau compacts. Il y a environ un an, la gamme de produits Castle EX de type Deepcool a été lancée sur le marché. Derrière cette série se cachent des refroidisseurs d’eau compacts qui mettent l’accent sur l’optique et un petit volume. Jusqu’à présent, le Castle EX n’était disponible qu’avec un radiateur 240 ou 360.
Il y a environ un mois, Deepcool a ajouté une version 280 mm à la série et a nommé le système de refroidissement par eau compact Castle 280EX. Le fabricant présente ce système de refroidissement par eau AiO avec une pompe puissante mais silencieuse, une conception de pompe optimisée, des ventilateurs à haute pression statique et, bien sûr, la technologie Anti-Leak. Qu’est-ce qui se cache derrière cette technologie et si le Deepcool Castle 280EX peut nous convaincre, nous le découvrirons dans cette revue. Le système de refroidissement par eau compact est déjà disponible et coûte près de 130 euros (actuel : prix non disponible *).
Détails techniques
Spécifications du refroidisseur
Dimensions (avec ventilateur) 322 × 138 × 52 mm (L x H x P)
Poids (avec ventilateur) 1600g
Matériel cuivre (fond de radiateur), aluminium (radiateur, ailettes)
Capacité de refroidissement prise en charge 350W TDP
Compatibilité AMD AM2, AM2+, AM3, AM3+, AM4, FM1, FM2
Compatibilité Intel 775, 115x, 1200, 1366, 2011, 2066 (Carré-ILM)
Prix Prix non disponible *
Fonctionnalités spéciales Pompe avec système à deux chambres, tubes FEP manchonnés et orientables, éclairage RGB, technologie Anti-Leak
Spécifications du ventilateur
Désignation du ventilateur Deepcool TF140S
Dimensions 140 mm x 140 mm x 25 mm
Vitesse 400 – 1600 tr/min
Volume maximum. 39,8 dBA
Débit maximum. 164,9 m³/h
Pression de l’air maximum. 2,0 mmH²O
Fonctionnalités spéciales roulement de pression d’huile, connecteur 4Pin-PWM
Spécifications de la pompe
Dimensions 86 × 71 × 75 (L x H x P)
Vitesse de la pompe 2550 tr/min
Volume maximum. 17,8 dB(A)
Plaque inférieure cuivre
Longueur du tube 380 millimètres
Diamètre du tuyau N / A
Fonctionnalités spéciales roulement en céramique, 3Pin-Adressable-RGB (+5V-DG)
Emballage et contenu de la livraison
Le Deepcool Castle 280EX est bien emballé en toute sécurité dans une boîte en carton imprimée colorée. L’utilisation de couleurs grises et turquoise et une image de produit colorée permettent à l’emballage de se démarquer de la foule. Outre les données techniques et les dessins du radiateur et de la pompe, une liste des caractéristiques les plus importantes figure également sur l’emballage.
Emballage – Avant
Emballage – Retour
Si vous ouvrez le couvercle de la boîte, vous trouverez une forme en mousse dans laquelle sont intégrés tous les accessoires et le système de refroidissement par eau compact. Cette mousse souple devrait être capable de très bien protéger tous les composants contre les dommages. De plus, le radiateur et la pompe sont enveloppés dans un film protecteur. De plus, les accessoires d’installation (vis, plaque arrière, entretoise, support, pâte conductrice de chaleur), un manuel d’installation, de nombreux câbles de connexion, un couvercle interchangeable pour la pompe, le contrôle RGB, un autocollant pour le boîtier et deux ventilateurs non lumineux sont inclus. inclus dans la livraison.
Emballage – ouvert
fourniture incluse
Conception et fabrication
En matière d’optique, Deepcool prend une voie intermédiaire avec la série Castle EX. Le radiateur de 322 millimètres de long est en aluminium et peint avec une simple finition noire. Le fabricant a renoncé aux lettrages, formes ou autres empreintes compliqués. Deux durites de 380 millimètres de long sont raccordées au radiateur. Pour des raisons visuelles, les durites ont été gainées de noir et se terminent au niveau du radiateur dans deux boîtiers en métal embouti. En plus des tuyaux, il existe également une sortie pour remplir ou purger le radiateur. Cependant, ce processus annulera la garantie. Il en va de même pour l’ouverture de la soupape de surpression située sur le côté droit du radiateur.
Radiateur – Retour
Radiateur – Avant
Radiateur – Profil
tuyaux pressés
Radiateur – soupape de surpression

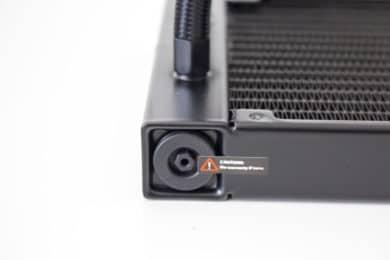

Bouchon pour aération/remplissage
A l’autre extrémité, les durites sont naturellement reliées au bloc pompe. Ce raccordement se fait par deux bras pivotants sur lesquels sont pressés les flexibles. Le boîtier rond de la pompe lui-même est en plastique argenté et mesure 71 millimètres de haut. La pompe cachée à l’intérieur tourne à un maximum de 2550 tours par minute et est connectée à la carte mère via un câble à 3 broches. La plaque de base est bien entendu en cuivre, a été vissée au bloc pompe et comporte une couche de pâte thermoconductrice en usine.
Bloc de pompage I
Bloc pompe II
plaque de base
Tuyaux pivotants
Câble de connexion
Le radiateur et le ventilateur étant conçus de manière très simple, le bloc pompe doit apporter un peu de couleur. Ceci est obtenu grâce à l’éclairage RVB indirect de la plaque en plastique laiteux située sous la fenêtre du couvercle. Un petit miroir avec le logo Deepcool a été inséré dans la plaque via deux nez et un aimant. Selon la position du groupe pompe, ce miroir peut être tourné ou remplacé par le miroir fourni sans logo.
capuchon amovible
Plaque miroir avec logo
plaque de miroir remplaçable
Les LED RVB sont contrôlées soit numériquement via la carte mère à l’aide d’un connecteur 5V-ARGB, soit via l’unité de commande fournie. Avec cette unité de contrôle, vous pouvez contrôler le mode et la vitesse des effets, mais vous devez ouvrir le boîtier à chaque fois. Grâce à la plaque miroir et à un petit anneau lumineux sous le couvercle, l’éclairage est très chic mais pas exagéré.
Contrôle RVB
Connexions de contrôle RVB
Éclairage – Blanc
Éclairage – Vert
Éclairage – Bleu
Éclairage – RVB
Les deux ventilateurs Deepcool TF140S fournis sont entièrement noirs et ont été optimisés pour générer la pression d’air la plus élevée possible. Ceci doit être réalisé grâce à neuf pales de ventilateur qui passent près du cadre et sont équipées d’une sorte de spoiler à l’arrière. Les deux ventilateurs disposent d’un connecteur PWM à 4 broches séparé et tournent à une vitesse maximale de 1 600 tr/min. Pour réduire les vibrations, des coussinets en caoutchouc sont également présents des deux côtés du cadre du ventilateur.
ventilateurs inclus
Pales de ventilateur avec spoiler
Coins caoutchoutés pour le découplage
La conception et la fabrication du Deepcool Castle 280EX ne laissent rien à désirer. Tous les composants sont soigneusement fabriqués et peints. L’utilisation de couleurs neutres combinées aux effets RVB élégants rendent ce système de refroidissement par eau compact adapté à presque toutes les palettes de couleurs.
Montage
Un système de test sur une table de travail est utilisé pour l’examen. Cela nous permet d’exclure des facteurs perturbateurs tels que l’accumulation de chaleur dans le boîtier. Le système de test se compose des composants suivants :
- AMD Ryzen 5 1400 à 3,8 Ghz à 1,25 V
- MSI B350 PC Mate
- Crucial Ballistix Sport LT gris 16 Go DDR4-2666
- Corsaire MP510 1 To
- Gigaoctet AORUS GTX 1060 6G
- LC-Power LC550 V2.31 Série Platine 550 W
- Banc technologique Cooler Master V2.0
Le système de refroidissement par eau compact est livré avec des instructions d’installation détaillées. Ces instructions expliquent toutes les étapes d’installation essentielles de manière claire et compréhensible. Avec les cartes mères AM4, l’installation a été rapidement terminée. Deepcool utilise la plaque arrière du module de rétention AM4. Après avoir retiré les supports de fixation à l’avant, quatre entretoises à deux filetages chacune sont utilisées. Ceux-ci sont vissés dans la plaque arrière avec le filetage le plus épais, évitant ainsi qu’elle ne tombe.
Étape d’assemblage I
Étape d’assemblage II
Ensuite, l’unité de pompage doit être préparée. Le Deepcool Castle 280EX peut être aligné dans n’importe quelle direction, quelle que soit la base. A cet effet, le fabricant inclut des supports de retenue spécifiques pour les différentes bases, qui doivent être vissés à la pompe par le bas. Enfin, la pompe est placée sur le processeur et le tout est vissé à l’aide de quatre écrous.
Étape d’assemblage III
pompe préparée
Étape d’assemblage IV
Le montage est simple mais bien pensé. Le matériel de montage est soigneusement travaillé et l’utilisation de métal le rend très durable.
Volume et capacité de refroidissement
Comme indiqué dans le chapitre précédent, nous utilisons un système AM4 basé sur le Ryzen 5 1400 et le MSI B350 PC Mate comme matériel de test. Le Ryzen fonctionne sur 3,8 GHz à 1,25 Volt.
refroidissement par eau monté I
refroidissement par eau monté II
Pour chauffer le processeur, celui-ci a été chargé avec Prime95 pendant 15 minutes. La température du processeur a ensuite été lue à l’aide du CPUID Hardware Monitor. Ce test a été réalisé dans deux scénarios différents. Ensuite, les valeurs ont été comparées à celles du AMD Boxed Cooler (Wraith Stealth) et de l’EKL Alpenföhn Matterhorn Pure. Lors des mesures, la température de la pièce était de 22 °C.
Glacière Scénario de fonctionnement RPM Température
AMD Wraith furtif 50 % MLI 1600 tr/min 102 °C (accident)
AMD Wraith furtif 100 % MLI 2650 tr/min 87 °C
EKL Alpine Föhn Matterhorn Pure 50 % MLI 1050 tr/min 65 °C
EKL Alpine Föhn Matterhorn Pure 100 % MLI 1500 tr/min 61 °C
Château Deepcool 280EX vitesse minimale du ventilateur, pompe à 7V 390 tr/min 64 °C
Château Deepcool 280EX vitesse minimale du ventilateur, pompe à 12V 390 tr/min 62 °C
Château Deepcool 280EX 50% PWM, pompe à 12V 1050 tr/min 55 °C
Château Deepcool 280EX 100% PWM, pompe à 12V 1600 tr/min 54 °C
Le Deepcool Castle 280X est très performant en termes de capacité de refroidissement et, en fonction de la vitesse du ventilateur, il atteint une avance de 7°C à 10°C par rapport à l’EKL Alpenföhn Matterhorn Pure. Nous avons été particulièrement surpris qu’il y ait une différence de température d’un seul degré entre 100 % PWM et 50 % PWM. Cependant, il est également urgent de réduire la vitesse du ventilateur, car les ventilateurs sont clairement audibles à pleine vitesse. A 1000 tours par minute, ils sont toujours audibles, mais beaucoup plus supportables. Si la vitesse du ventilateur est inférieure à 700 tr/min, le Castle 280EX pourrait être qualifié de silencieux, sans le bruit de la pompe. La pompe fonctionne sur 12 V à environ 2 550 tr/min et attire l’attention avec un bruit de fonctionnement très aigu. Un accélérateur réduit le bruit, mais réduit bien sûr également la capacité de refroidissement.
À la fin de ce chapitre, nous aimerions dire un mot sur la nouvelle technologie anti-fuite de Deepcool. Les changements constants de température dans le circuit fermé provoquent une contraction et une expansion du volume. À long terme, ce comportement peut avoir un effet négatif sur les composants et, dans le pire des cas, conduire à une fatigue du matériau. Pour éviter cela, Deepcool utilise une vanne d’égalisation de pression sur le radiateur de la série Castle. Cette vanne est reliée à une capsule en caoutchouc de forme cylindrique remplie d’air dans le radiateur. Cette capsule permet d’égaliser automatiquement la pression entre le circuit et l’environnement. Cependant, le temps nous dira si cette fonctionnalité apporte également une valeur ajoutée efficace.
Conclusion sur le Deepcool Castle 280EX
Venons-en à la conclusion finale concernant le Deepcool Castel 280EX. Avec le Castle 280EX, Deepcool a considérablement élargi sa gamme de systèmes de refroidissement par eau compacts. Le Castle 280EX apporte un peu de couleur dans le jeu avec sa pompe RGB, mais ne semble pas du tout surchargé. En plus de l’éclairage RVB élégant, il y a une bonne finition de tous les composants et un système de montage simple mais efficace, qui permet de monter la pompe dans les quatre directions. Avec le logo rotatif et la plaque miroir supplémentaire sans logo, il existe des possibilités de personnalisation très individuelles. Mais outre l’optique, ce sont surtout les performances affichées qui se démarquent. Même avec des vitesses de ventilateur légèrement réduites, le Castle 280EX peut clairement se distinguer d’un refroidisseur d’air normal.
Mais la performance obtenue a aussi son prix. Non régulés, les ventilateurs et la pompe peuvent être clairement entendus hors du système. Afin d’obtenir le silence ici, des ajustements supplémentaires dans le BIOS sont nécessaires. Cela conduit bien sûr à une capacité de refroidissement réduite. Enfin, il y a le prix de près de 130 euros (actuel : prix non disponible *). Il nous est donc difficile de donner une recommandation claire d’achat du Deepcool Castle 280EX. Si vous recherchez un système de refroidissement par eau compact et puissant avec un faible niveau sonore, vous le trouverez déjà pour environ 40 € de moins avec l’Arctic Liquid Freezer 280EX. Si vous vous concentrez sur les performances et le RVB, le très établi Corsair Hydro Series H115i RGB Platinum est l’un des plus gros concurrents. Pour un prix similaire, il propose deux ventilateurs supplémentaires avec éclairage RGB.
