Silverstone Sugo 14 – Boîtier ITX avec beaucoup d’espace

Silverstone a été fondée à Taiwan en 2003 et est un fabricant mondial de composants PC. Il s’agit notamment des alimentations électriques, des boîtiers d’ordinateurs et de serveurs, des refroidisseurs de processeur et des ventilateurs de boîtier. En août 2020, Silverstone a élargi son segment SFF et a introduit le Sugo 14 ou Sugo 15.

Derrière ce nom se cache un boîtier compact pour les composants ITX. Comparé à de nombreux autres boîtiers SFF, le Sugo 14 offre également de la place pour des composants plus grands malgré ses dimensions compactes. Par exemple, il y a de la place pour de grands refroidisseurs de processeur, de longues cartes graphiques et des ventilateurs de boîtier plus grands. Il y a même un espace caché pour un disque externe de 5,25″. Tout cela avec un volume de seulement 20 litres. Côté prix, le Silverstone Sugo 14 démarre à 111,89 € et est disponible dans une variante noire ou blanche. Découvrez si le Silverstone Sugo 14 peut être à la hauteur des attentes et quelles sont ses performances en général dans cette revue.

Détails techniques

Modèle: Silverstone Sugo 14

Type de cas : Mini-ITX

Dimensions: 247 mm (L) x 215 mm (H) x 368 mm (P)

Poids: 4,48 kg

Matériel: Acier, plastique

Couleur: Noir

Connecteurs avant 2x USB 3.0 Type-A, 1x USB 2.0 Type-A, 1x Audio HD

Baies de disques : 1x 5,25″ (externe, derrière une porte isolée)
2x 3,5″/ 2,5″ (interne)
3x 2,5″ (interne)

Emplacements d’extension : 3x horizontale

Facteurs de forme : ITX

Ventilation: Queue : 1x 120 mm ou 1x 140 mm.
Côté : 2x 120 mm

Radiateurs : Avant : 1x 240 mm

Max. Hauteur du refroidisseur de processeur : 182 millimètres

Max. Longueur de la carte graphique : 330 millimètres

Max. Longueur nette de la pièce : 150 millimètres

Prix: 111,89 € *

Caractéristiques: Filtre anti-poussière, gestion des câbles, isolation phonique

Contenu de la livraison

Le Silverstone Sugo 14 est emballé dans une boîte en carton marron uni sur laquelle est imprimée une image du produit, les spécifications techniques et les principales caractéristiques en lettres noires. À l’intérieur de la boîte, le boîtier est enveloppé de mousse souple et de papier d’aluminium. La mousse souple en particulier doit bien amortir les chutes et ainsi éviter de graves dommages pendant le transport. Les accessoires fournis ne se trouvent pas à l’intérieur de la mallette, comme c’est habituellement le cas, mais ont été placés dans l’un des moules en mousse. Les deux sacs contiennent toutes les vis importantes, quelques serre-câbles noirs et un cache décoratif pour la baie 5,25″. Sont également inclus le ventilateur du boîtier préinstallé (120 mm), divers tapis filtrants magnétiques contre la poussière et huit pieds en caoutchouc à coller. Un manuel de montage n’est pas inclus, mais peut être téléchargé depuis la page d’accueil.

Emballage

mousse souple

fourniture incluse

Impression extérieure

Si vous aimez montrer votre matériel, le Silverstone Sugo 14 n’est plutôt pas adapté à cela. Silverstone mise sur un design extérieur simple et intemporel. À première vue, le Sugo 14 ressemble un peu à une boîte à chaussures noire un peu trop grande. Avec ses dimensions de 247 mm (L) x 215 mm (H) x 368 mm (P) et un volume d’environ 20 litres, le Sugo 14 est petit mais a tout de même un encombrement relativement important par rapport aux autres boîtiers ITX.

Le corps est entièrement en acier et seul le panneau avant est en plastique. Conformément au design, celui-ci est également peint en noir. Cependant, de légers accents sont apportés par un élément de couleur cuivre, au bout duquel est également inséré le bouton d’alimentation. De plus, le panneau E/S en façade, orienté vers le haut, est également visible. Celui-ci dispose de trois ports USB (2x USB 3.0, 1x USB 2.0), d’un port combo audio HD et d’un bouton de réinitialisation. Le panneau avant ne peut être retiré qu’après avoir retiré le couvercle grâce à un raccord vissé. Il en va de même pour la lunette 5,25″.

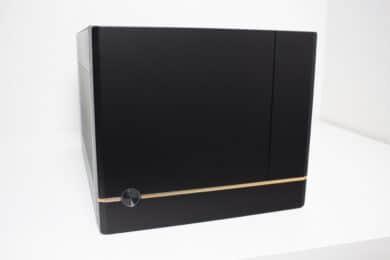

Façade du logement

couvercle retiré pour lecteur 5,25″

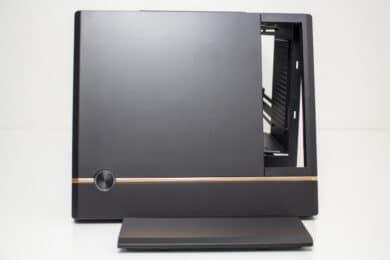

panneau avant retiré

Panneau E/S

En sortie d’usine, le Sugo 14 n’a pas d’orientation standard et peut être orienté à volonté. En raison de sa forme cubique, deux des quatre panneaux latéraux sont identiques et peuvent être intervertis si les inscriptions du fabricant ne sont pas correctement orientées. À ce stade, il convient toutefois de mentionner que seuls trois des quatre panneaux ont été équipés d’aérations. Ils sont fixés au corps via le système de rails familier et avec deux vis moletées par panneau. Les vis moletées restent sur le panneau latéral après le démontage et ne sont donc pas perdues. La stabilité des éléments est bonne.

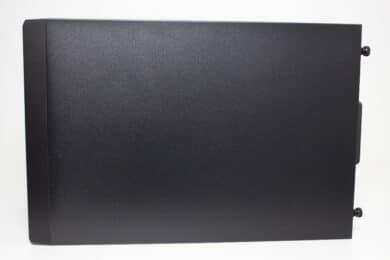

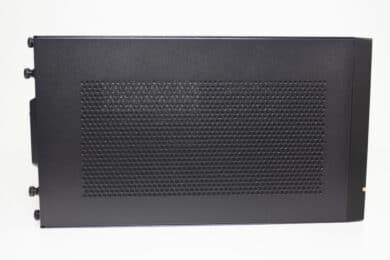

panneau latéral gauche

panneau latéral droit

Fond du boîtier

Haut de l’affaire

L’arrière du Silverstone Sugo 14 a également beaucoup à offrir pour un boîtier ITX. Par exemple, vous trouverez ici une place pour un ventilateur de 140 millimètres, mais il n’était équipé que d’une copie de 120 millimètres départ usine, et d’un total de trois emplacements pour cartes d’extension. Les lunettes correspondantes sont réutilisables et perforées. Ainsi, même les cartes haut de gamme particulièrement grandes devraient tenir dans le Sugo 14.

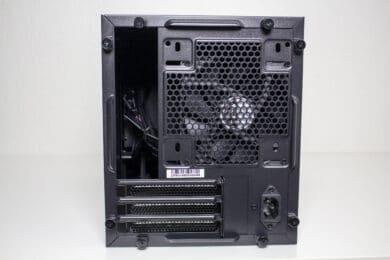

Dos du boîtier

Avec près de cinq kilos, le Sugo 14 est relativement lourd pour sa taille. Mais cela plaide également en faveur d’une épaisseur de matériau raisonnable. Même après avoir démonté tous les panneaux latéraux, la carrosserie semble stable et ne peut pas être pliée.

Impression intérieure

Par rapport aux boîtiers ATX normaux, les fabricants continuent de proposer de nouvelles configurations et idées pour les boîtiers ITX. Ce n’est pas différent avec le Silverstone Sugo 14. Selon l’orientation du boîtier, la carte mère est soit horizontale, soit verticale. Cependant, le panneau d’E/S et les connecteurs de la carte graphique sont toujours orientés vers l’arrière. Le plateau de la carte mère comporte quatre entretoises pré-montées et une découpe pour l’installation de refroidisseurs de processeur avec plaque arrière.

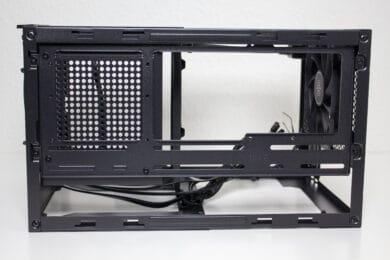

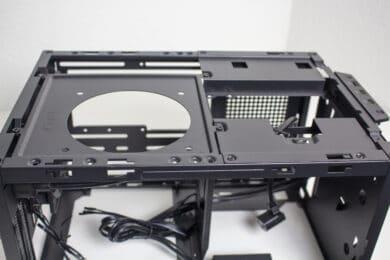

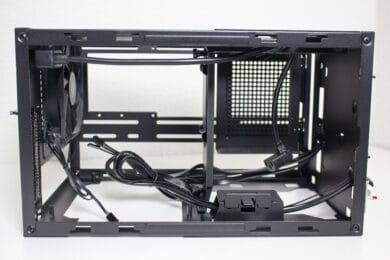

Intérieur – côté gauche

Intérieur – Retour

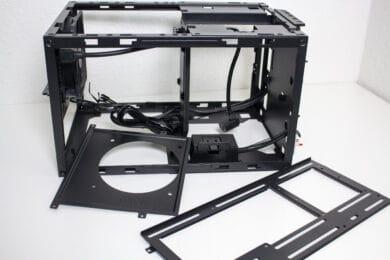

Cadre de montage – couvercle

cadre de montage assemblé

L’alimentation est placée au centre de la zone avant et est toujours installée orthogonalement à la carte mère. Ainsi, si la carte mère est horizontale, le connecteur du câble d’alimentation est en haut et les câbles sont alignés vers le bas. Une autre particularité est visible en bas ou à la hauteur des slots d’extension. Silverstone a équipé le Sugo 14 d’un mécanisme de verrouillage pour empêcher la carte graphique de tomber. Ce système peut ainsi s’adapter à n’importe quelle carte graphique à 2 et 3 slots via un rail continu.

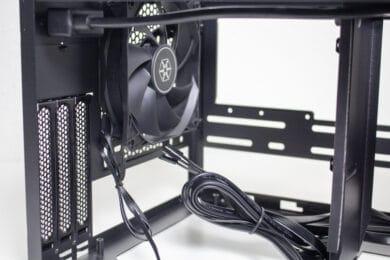

Intérieur – côté droit

Intérieur – côté gauche

Support de carte graphique

En termes de compatibilité multimédia, le Sugo 14 peut accueillir un total de cinq disques durs internes (3x 2,5″, 2x 3,5″) et un disque externe 5,25″. Cependant, tous les emplacements ne peuvent pas être occupés en même temps selon le matériel installé. Pour les supports de données 2,5″, de simples coulisses en acier et dotées d’une vis moletée sont utilisées. L’une de ces glissières peut être fixée au pont entre la carte mère et l’alimentation. Les deux autres sont cachés derrière la façade. Dans tous les cas, le montage se fait avec quatre vis normales.

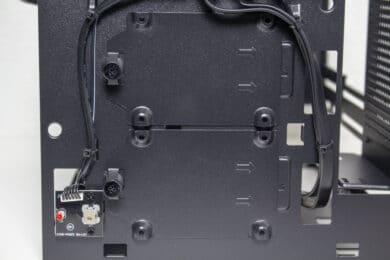

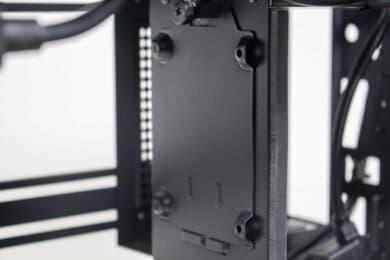

Plateau HDD à l’avant du boîtier

Plateau HDD à l’intérieur

Sur le côté droit, le Sugo 14 propose un cadre en acier multifonctionnel équipé d’un système de rails. Ce système permet l’assemblage de divers composants. En usine, le cadre est fixé pour le montage d’un disque externe de 5,25″. Alternativement, un radiateur de 240″ ou deux disques durs de 3,5″ peuvent être montés sur ce cadre en acier. Cependant, il n’est pas possible de monter le radiateur 240 et les disques durs 3,5″ en même temps. Il faudrait également se passer du disque externe 5,25″ dans ce cas.

Cadre de montage

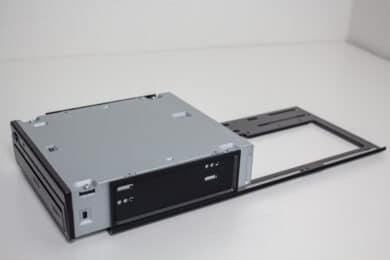

Lecteur 5,25″ intégré

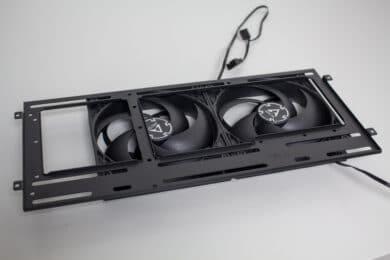

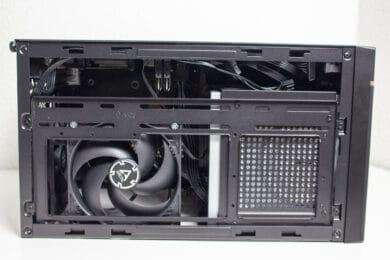

Cadre de montage avec 2 ventilateurs

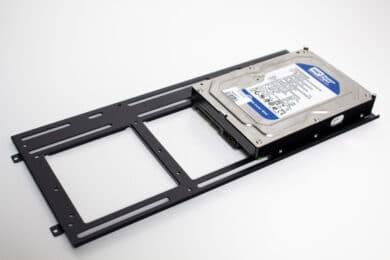

Cadre de montage avec disque dur

Dans l’ensemble, l’intérieur est très spécialement conçu et offre une flexibilité maximale en termes de volume. La finition intérieure et extérieure est de bon niveau et il n’y avait pas non plus de taches impures dans le travail de peinture.

Construction du système dans le Silverstone Sugo 14

Passons maintenant à la construction du système. Pour le matériel, nous utilisons un AMD Ryzen 5 1400 sur un Gigabyte B450 I Aorus Pro WIFI avec Crucial Ballistix Sport LT gris 32 Go DDR4-3000. Le Ryzen est refroidi par un Enermax ETS-F40 Silent Edition* et est overclocké à 3,8 GHz. Une GTX 1060 6 Go de Gigabte AORUS est responsable de la sortie d’image. L’alimentation est assurée par le Berlin Pro RGB 650W non modulaire avec ventilateur RGB.

L’installation de tous les composants a été effectuée assez rapidement et a pu être encore plus accélérée grâce aux entretoises préinstallées. Même pour les composants plus gros, le Sugo 14 offre suffisamment d’espace. Par exemple, des refroidisseurs de processeur de 182 millimètres de haut et des cartes graphiques de 330 millimètres de long avec trois emplacements peuvent être installés. Cela devrait être suffisant pour presque tous les refroidisseurs de processeur et GPU actuellement disponibles. Comme déjà mentionné, vous pouvez également installer un système de refroidissement par eau tout-en-un avec un radiateur de 240 millimètres dans le Sugo 14. Cependant, la seule condition ici est que le bloc de pompe et les modules RAM ne doivent pas dépasser 55 millimètres.

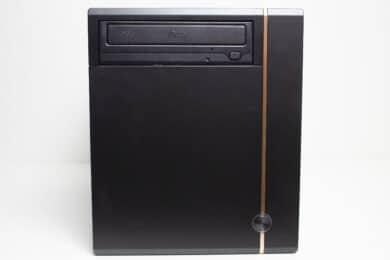

Lecteur 5,25″ intégré

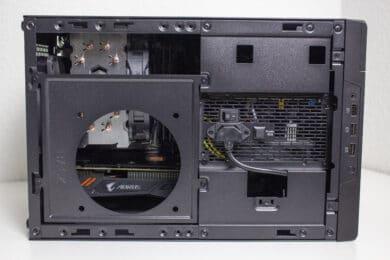

Système intégré – vue de dessus

Système intégré – carte mère

Châssis en acier avec entraînement et ventilateur

Cependant, le câblage du système était alors un peu plus complexe. Bien que le boîtier puisse accueillir une alimentation ATX de 150 millimètres, il n’y a pas autant de place pour ranger les câbles en toute sécurité et de la manière la plus invisible possible. De plus, les câbles des alimentations ATX sont généralement plus longs que nécessaire. Le résultat global semble correct, mais vous ne pouvez pas gagner un prix de beauté avec. Nous recommandons vivement un bloc d’alimentation entièrement modulaire avec des câbles courts ou l’utilisation d’un bloc d’alimentation SFX avec un cadre ATX. Malheureusement, une telle lunette n’est pas incluse avec le boîtier.

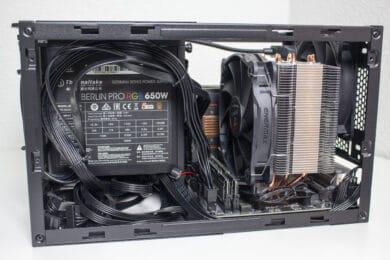

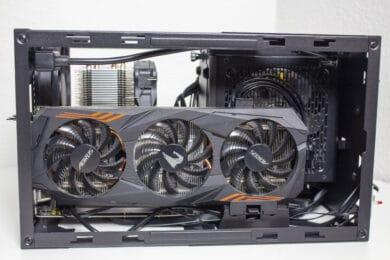

système intégré I

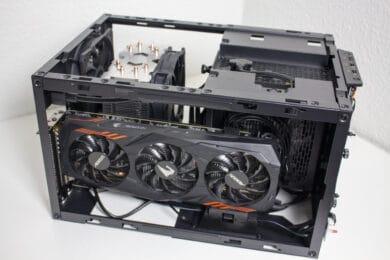

système intégré II

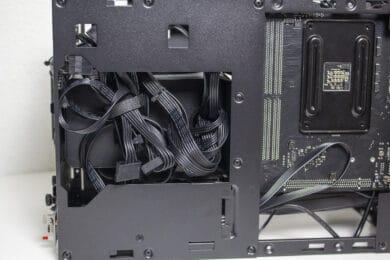

Système intégré – gestion des câbles

Système intégré – chambre d’alimentation

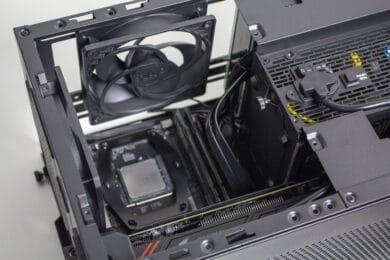

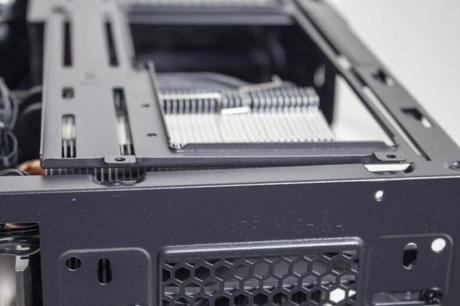

Vous devez également faire attention à la combinaison du refroidisseur de processeur et de la carte mère. Dans notre cas, le socket AM4 est si haut sur la carte que le dissipateur thermique s’insère toujours facilement, mais le cadre de montage ne peut plus être fixé au boîtier car le dissipateur thermique dépasse trop au-dessus de la carte mère.

Le cadre de montage ne convient pas

Le ventilateur installé vient de Silverstone et porte la désignation énigmatique CC12025M12S. Il a une largeur de cadre de 120 millimètres, tourne à 1 200 tr/min et se connecte à la carte mère via un connecteur standard à 3 broches. À pleine vitesse, le ventilateur est audible mais pas gênant, mais produit un bruit de fonctionnement ou de roulement perceptible.

Enfin, arrivons aux températures atteintes dans le Silverstone Sugo 14. Lors du stress test, Prime95 et FurMark ont ​​été exécutés pendant 15 minutes à une température ambiante de 19°C. De plus, le test a été réalisé avec deux vitesses de ventilateur différentes.

Scénario

Température

Processeur : 50 % PWM (850 tr/min)
GPU : 50 % PWM (1 650 tr/min)
1x 120 mm à 100% (1200 tr/min) Processeur : 72 °C
GPU : 64 °C

Processeur : 50 % (850 tr/min)
GPU : 50 % PWM (1 650 tr/min)
1x 120 mm à 50% (870 tr/min) Processeur : 77 °C
GPU : 67 °C

Fondamentalement, vous pouvez toujours vous attendre à des températures légèrement plus élevées dans un boîtier ITX. Cependant, le Silverstone Sugo 14 s’en sort plutôt bien même avec un ventilateur. Le CPU et le GPU n’entrent pas dans les plages de température critiques, même avec un régime réduit du ventilateur du boîtier unique.

Résumé de l’évaluation du Silverstone Sugo 14

Venons-en maintenant à la conclusion de cette revue. Silverstone a réussi à développer un boîtier ITX très intéressant avec le Sugo 14. A travers le design choisi, le constructeur trouve un très bon juste milieu entre des dimensions compactes, de bonnes options de refroidissement et une compatibilité matérielle extraordinaire. Ainsi, l’intérieur offre de la place pour des refroidisseurs de processeur particulièrement grands, de longues cartes graphiques à 3 emplacements et même une alimentation ATX. Les panneaux latéraux perforés et filtrés ainsi que les options de montage pour des ventilateurs supplémentaires complètent les options de refroidissement. De plus, c’est à l’acheteur de décider dans quelle orientation le dossier doit être monté. L’alignement horizontal et vertical est possible grâce aux pieds inclus. Mais cela nous amène également au premier point de critique.

Les pieds en caoutchouc fournis sont dotés uniquement d’un ruban adhésif double face et ne peuvent être utilisés qu’une seule fois dans le pire des cas. Si vous changez d’avis en tant qu’acheteur à un moment donné, vous devez d’abord grignoter les bandes adhésives et coller une nouvelle couche. Le manque d’instructions d’installation est bien moins problématique. Heureusement, celui-ci peut être téléchargé depuis la page d’accueil du fabricant.

Dans l’ensemble, le Silverstone Sugo 14 est un bon boîtier pour tous ceux qui ne veulent pas faire de compromis sur le matériel malgré le facteur de forme ITX. Cependant, par rapport à la concurrence, l’encombrement sur le bureau est proportionnellement plus élevé (20 litres) et donne au Sugo 14 un aspect un peu plus volumineux.
