Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Publié le 02 novembre 2023 par Zaebos @MetatroneFR

Le nom Jonsbo désigne un fabricant chinois de composants informatiques de renommée mondiale. En plus des boîtiers ATX et ITX, la gamme de produits comprend désormais également des refroidisseurs de processeur et des systèmes de refroidissement par eau AiO. Jonsbo se concentre sur un design particulièrement extravagant, qui n’oublie pas pour autant la fonction du boîtier. La série UMX est particulièrement connue et pourrait impressionner par une coque extérieure en aluminium. Entre-temps, le fabricant a également considérablement élargi son portefeuille dans le segment ITX.

Il y a environ un an, Jonsbo a présenté un nouveau boîtier ITX appelé A4. Ce châssis se décline en trois variantes de couleurs (noir, gris, argent) et a un volume de seulement 15 litres. Néanmoins, l’acheteur n’a pratiquement pas à faire de compromis sur la compatibilité matérielle et la finition et peut même installer un refroidissement par eau 240 AiO ou quatre ventilateurs de boîtier si nécessaire. Quelle que soit la couleur, l’A4 est au prix de 155 euros (actuel : 74,90 € *). Découvrez si le Jonsbo A4 mérite une recommandation dans cette revue.

Détails techniques

Modèle: Jonsbo A4

Type de cas : ITX

Dimensions: 169 mm (L) x 273 mm (H) x 340 mm (P)

Poids: 5,60 kg

Matériel: Aluminium, acier, verre trempé

Couleur: Noir

Connecteurs avant 1x USB 3.2 Type-C, 1x USB 3.0 Type-A

Baies de disques : 1x 3,5″ (remplace 1x ventilateur 120)
2x 2,5″ (interne)

Emplacements d’extension : 2x horizontale

Facteurs de forme: ITX

Ventilation: Couvercle : 2x 120 mm
Fond : 2x 120 mm

Radiateurs : Couvercle : 1x 240 mm

Max. Hauteur du refroidisseur de processeur : 71 millimètres

Max. Longueur de la carte graphique : 325 millimètres

Max. Hauteur de la carte graphique : 54 millimètres

Max. Longueur nette de la pièce : SFX/SFX-L

Prix: 74,90 € *

Caractéristiques: Verre trempé, filtre anti-poussière, USB Type-C, câble élévateur PCIe 3.0

Etendue de la livraison

Jonsbo emballe le format A4 dans une boîte en carton marron uni. Un dessin schématique du châssis, des caractéristiques importantes et des spécifications techniques générales y est imprimé en lettres noires. À l’intérieur, le format A4 est enveloppé dans une mousse souple et un film plastique. L’une des pièces en mousse contient également les pieds du boîtier, qui devront être fixés ultérieurement. Les autres accessoires se trouvent directement dans la boîte entre les coussinets en mousse. Il contient des instructions d’installation illustrées, un filtre à mailles avec du ruban adhésif, quatre attaches de câble, le câble montant PCIe 3.0 et une rallonge pour les câbles du panneau d’E/S. De plus, la livraison comprend deux filtres à poussière préinstallés dans la base. Jonsbo a fixé toutes les vis de montage nécessaires à l’intérieur du boîtier sur une plaque acrylique.

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Emballage

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

mousse souple

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

fourniture incluse

Impression extérieure

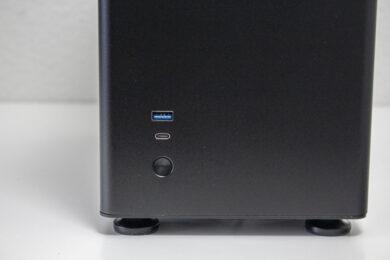

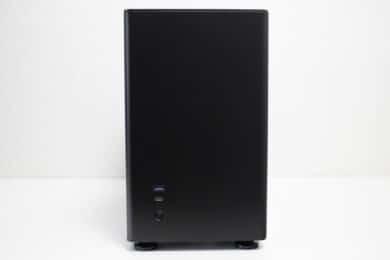

La première impression visuelle du Jonsbo A4 est très bonne. Le panneau avant est solidement fixé au corps, est en aluminium et est complètement fermé. Le panneau E/S se trouve dans la zone inférieure gauche. Jonsbo donne au châssis un port USB 3.0 Type-A et USB 3.2 Type-C chacun ainsi qu’un bouton d’alimentation.

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Façade du logement

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Panneau E/S

La section du couvercle est très aérée pour une meilleure circulation de l’air. Fabriqué en aluminium, l’élément de couvercle est équipé d’une grille d’aération, qui se distingue considérablement du grillage normal par son design et améliore ainsi nettement l’apparence. Le couvercle est relié au corps via six anneaux en caoutchouc. Si vous poussez la plaque d’aluminium vers l’arrière, le couvercle peut être retiré, révélant les deux emplacements pour ventilateurs de 120 millimètres.

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Couverture du boîtier

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

grille d’aération retirée

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Anneaux en caoutchouc pour la fixation

Les panneaux latéraux de l’A4 sont clairement conçus pour le look. C’est pourquoi les deux panneaux latéraux sont constitués d’un verre trempé de 4 millimètres d’épaisseur et permettent une bonne vue des composants à l’intérieur. Le montage se fait totalement sans outil, mais nécessite au préalable le retrait du couvercle. Une fois celui-ci retiré, les panneaux latéraux peuvent être retirés vers le haut. Pour éviter les vibrations, l’intérieur des panneaux a été recouvert de caoutchouc mousse.

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

panneau latéral gauche

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

verre trempé retiré

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

panneau latéral droit

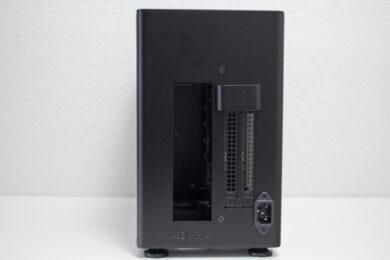

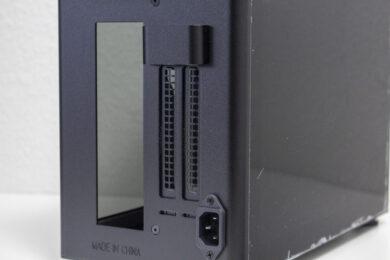

Comme dans de nombreux boîtiers ITX actuels, le Jonsbo A4 utilise une disposition sandwich. Cela signifie que la carte mère et la carte graphique sont montées dos à dos. Le dos du A4 est conçu en conséquence. Sur le côté gauche se trouve l’ouverture pour le blindage E/S et sur le côté droit, les caches du slot PCI pour la carte graphique. La prise pour le câble d’alimentation est également cachée dans le coin inférieur droit. Pour obtenir une impression visuelle uniforme, le dos est également en aluminium.

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Dos du boîtier

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Mélanges de logements PCI

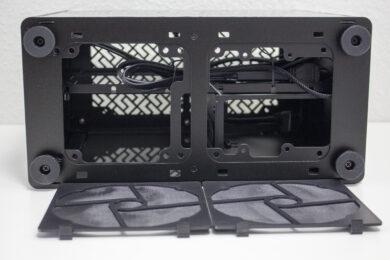

Le Jonsbo A4 bénéficie d’une bonne stabilité grâce à quatre pieds amovibles en acier recouverts d’une couche de caoutchouc. Pour garantir que les pieds tiennent sans vis, il y a un aimant sur le dessus. De plus, une vis est incluse avec chaque pied. Sinon, le dessous est défini par deux grandes ouvertures de ventilateur filtrées. Deux ventilateurs de 120 millimètres peuvent être installés ici. Les filtres sont clipsés et peuvent être facilement retirés pour le nettoyage.

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Fond du boîtier

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

filtres à poussière retirés

La finition extérieure est d’un haut niveau. L’utilisation d’aluminium dans des endroits visibles donne au A4 un aspect de très haute qualité. Tous les perçages et fraisages sont propres et il n’y a aucun défaut de peinture ou de traitement.

Impression intérieure

De manière typique ITX, l’intérieur est divisé en deux chambres distinctes par le plateau de la carte mère. Le plateau lui-même comporte une grande découpe pour le refroidisseur de processeur avec plaque arrière, quatre entretoises préinstallées pour la carte mère et deux ouvertures pour la gestion des câbles. La chambre de gauche (vue de face) offre une chose en particulier : beaucoup d’espace pour les cartes graphiques. À cet effet, le câble élévateur PCIe est fixé dans la zone inférieure et acheminé derrière le GPU de l’autre côté. Jonsbo a en outre renforcé le câble montant au niveau du pli avec un ruban en tissu pour éviter l’usure.

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Chambre GPU I

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Chambre GPU II

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Panneau d’E/S Platine

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

carte de montage PCIe installée

La chambre de droite abrite la carte mère ITX ainsi que l’alimentation électrique et les supports de données. Ceci est rendu possible par une cage amovible reliée au plateau de la carte mère via six vis. Si vous retirez ces vis, le cadre peut être retiré et peut être équipé d’une alimentation SFX(-L). Deux plaques acryliques sont préinstallées sur le cadre en usine. Une plaque est gravée du logo du fabricant et l’autre est équipée de toutes les vis de montage importantes. De plus, à côté de chaque type de vis se trouve une description de son utilisation prévue.

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Chambre de carte mère

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Plateau de carte mère

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

cadre du bloc d’alimentation supprimé

Si, au contraire, vous souhaitez installer deux SSD 2,5″, les deux plaques acryliques doivent céder et les anneaux en caoutchouc fixés doivent être fixés aux supports de données. Ensuite, ils peuvent être à nouveau attachés au cadre du bloc d’alimentation. Cependant, le câblage aura un impact négatif sur l’esthétique. Un autre disque dur de 3,5 pouces peut être fixé en bas à la place du ventilateur de 120 millimètres.

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Plaques acryliques avec vis

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Disque dur 2,5″ intégré

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Disque dur 3,5″ intégré

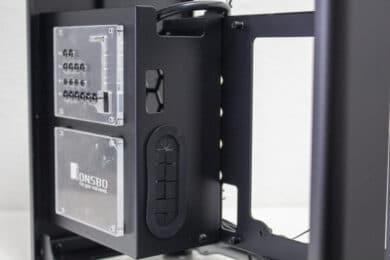

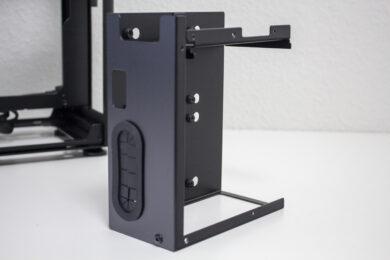

Le cadre du bloc d’alimentation cache presque complètement le bloc d’alimentation et comporte également une ouverture caoutchoutée pour la gestion des câbles. Grâce au positionnement pratique de l’alimentation avec l’arrière vers le haut, le connecteur ATX 24 broches peut être acheminé directement vers la carte mère. Cela devrait améliorer considérablement l’apparence. Sinon, il y a de nombreux œillets partout dans le cas où vous pouvez fixer des serre-câbles.

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Ouvertures pour la gestion des câbles

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

cage d’alimentation démontée

L’intérieur ou la carrosserie est entièrement en acier, mais la finition est toujours de très bonne qualité. Encore une fois, aucune arête vive, aucune peinture ou autre défaut de fabrication n’est apparent.

Installation du système dans le Jonsbo A4

Venons-en maintenant à l’installation du système. Pour le matériel, nous utilisons un AMD Ryzen 7 3700X* sur un Gigabyte B450I AORUS WIFI avec 32 Go Crucial Ballistix Sport. Le Ryzen est refroidi par un Noctua NH-L12 S1 Ghost* et n’est pas overclocké. Une GTX 1060 6 Go de Gigabyte AORUS est responsable de la sortie de l’image. L’alimentation électrique est gérée par le Corsair SF450 Gold entièrement modulaire avec un indice d’efficacité 80 Plus Gold.

Comme on peut s’y attendre pour un boîtier ITX, un certain ordre doit être suivi lors de l’installation des composants. Cela évitera une plus grande frustration plus tard si quelque chose ne rentre pas soudainement dans le cadre. En commençant par l’installation de l’alimentation, suit la carte mère et enfin la carte graphique. Le système semble très soigné et bien rangé grâce à l’alimentation électrique scellée dans la cage et aux passages de câbles judicieusement placés. Au total, le montage avec le câblage de tous les composants a duré environ 60 minutes.

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Support de panneau de fente arrière

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

Support de cache de logement retiré

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

ventilateurs à couvercle montés

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

ventilateurs de sol montés

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

système intégré I

Jonsbo A4 en test – Un boîtier ITX élégant permet des informations approfondies

système intégré II

Grâce à son volume légèrement plus grand, le Jonsbo A4 offre suffisamment d’espace à l’intérieur. Ainsi, les refroidisseurs de processeur peuvent avoir une hauteur maximale de 71 millimètres. Cependant, Jonsbo souhaite fortement que l’acheteur installe un 240 AiO dans le couvercle de l’A4 pour pouvoir mieux refroidir le CPU. Un espace suffisant est au moins disponible pour cela.
L’accélérateur de pixels dans l’autre chambre ne doit pas dépasser une longueur de 325 millimètres et une hauteur de 54 millimètres. C’est bien, mais les cartes à 3 emplacements ne rentrent pas dans le A4 à cause de ça.

Venons-en enfin aux températures atteintes dans le Jonsbo A4. Au cours du test de résistance, Prime95 et FurMark ont ​​été exécutés pendant 15 minutes à une température ambiante de 24°C.

Scénario
Température

Processeur : 50 % PWM (1 050 tr/min)
GPU : 50 % PWM (1 650 tr/min)
Sans ventilateur (configuration par défaut) CPU : 95 °C (le processeur tourne à 2,7 GHz)
GPU : 85 °C

Processeur : 50 % (1 050 tr/min)
GPU : 50 % PWM (1 650 tr/min)
4x 120 mm à 50% (1150 tr/min), 2x soufflage. 2x souffler Processeur : 86 °C
GPU : 70 °C

Processeur : 100 % (1 700 tr/min)
GPU : 50 % PWM (1 650 tr/min)
4x 120 mm à 100% (1900 tr/min), 2x soufflage. 2x souffler Processeur : 73 °C
GPU : 65 °C

Hors de la boîte, le Jonsbo A4 est livré sans ventilateur. Il devrait être clair pour tout le monde que ce n’est pas une bonne idée de faire fonctionner un boîtier ITX complètement sans ventilateur. Néanmoins, nous avons testé l’A4 sans ventilateur. Comme prévu, les résultats donnent à réfléchir. D’un autre côté, cela semble bien meilleur lorsque vous utilisez les emplacements pour ventilateurs gratuits et que vous les équipez des ventilateurs correspondants de 120 millimètres. Les températures peuvent être considérablement réduites. Cependant, l’utilisation d’un refroidissement par eau AiO pour le CPU semble à nos yeux bien plus judicieuse qu’une solution de refroidissement par air pur. Surtout à vitesse réduite, le Noctua NH-L12 S1 Ghost a un peu de mal.

Conclusion sur le Jonsbo A4

Dans l’ensemble, le Jonsbo A4 est un cas très intéressant. Comme annoncé, le fabricant met l’accent sur la qualité de fabrication. L’utilisation de l’aluminium dans tous les endroits visibles donne à l’A4 un aspect très élégant. Les panneaux latéraux en verre trempé font du châssis ITX un véritable accroche-regard sur le bureau. L’ensemble est complété par de bonnes fonctionnalités, comme le port USB Type-C, et suffisamment d’espace pour un matériel puissant ainsi qu’un concept de refroidissement solide.

Cependant, il ne faut pas oublier qu’un matériel puissant peut toujours devenir un peu plus chaud dans un boîtier ITX compact. Cela est particulièrement vrai lorsque les panneaux latéraux ne sont pas perforés, mais en verre trempé, comme dans ce cas. Nous aurions aimé que Jonsbo propose à la place une variante sans verre trempé et avec des panneaux latéraux perforés. Afin de ne pas trop faire transpirer le processeur, vous devriez également envisager d’investir dès maintenant dans un refroidisseur d’eau AiO lors de l’achat de l’A4. Un simple refroidisseur top-blow peut entraîner des températures très ou trop élevées, selon le processeur.

Si un refroidissement par eau AiO figurait de toute façon sur la liste, le Jonsbo A4 à 150 euros est un bon boîtier visuellement attrayant. Si vous pouvez vous passer de l’aluminium, le Cooler Master NR200P serait cependant une alternative moins chère et visuellement similaire.
